動的なクアドラント チャートと色の背景を作成する方法

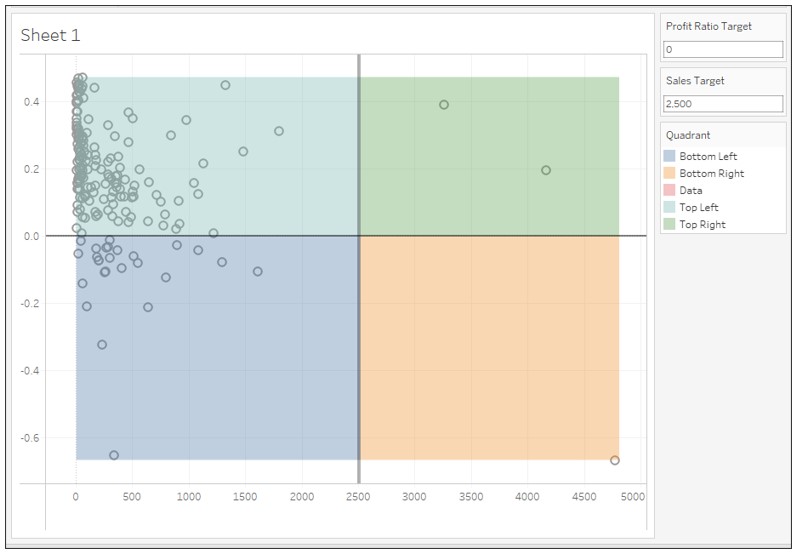

<目的の動作>
最終修正日: 02 Jan 2024
環境
- Tableau Desktop
回答
<手順 1>-データ ソースの結合-
1. Sample Superstore (サンプル スーパーストア) に接続します。
2. [データ ソース] タブで、添付のデータ ソース 'Quadrant.xlsx' を追加します。

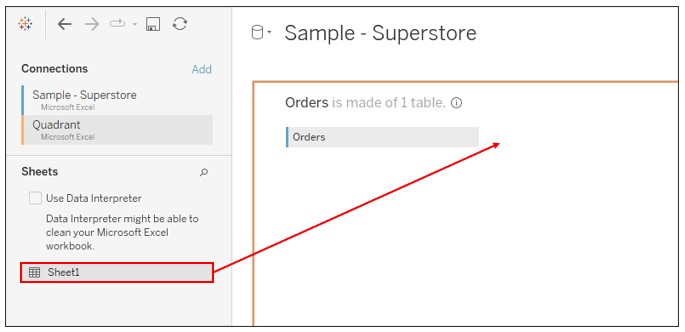

3. [Orders (オーダー)] をダブルクリックし、'Quadrant.xlsx' の Sheet1 をパレットにドラッグします。

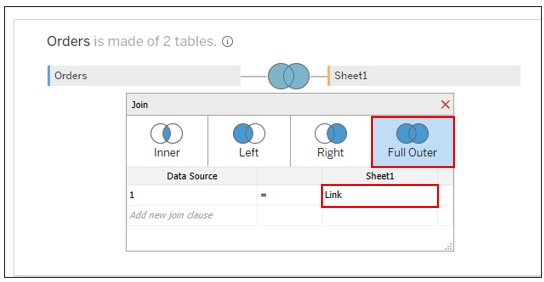

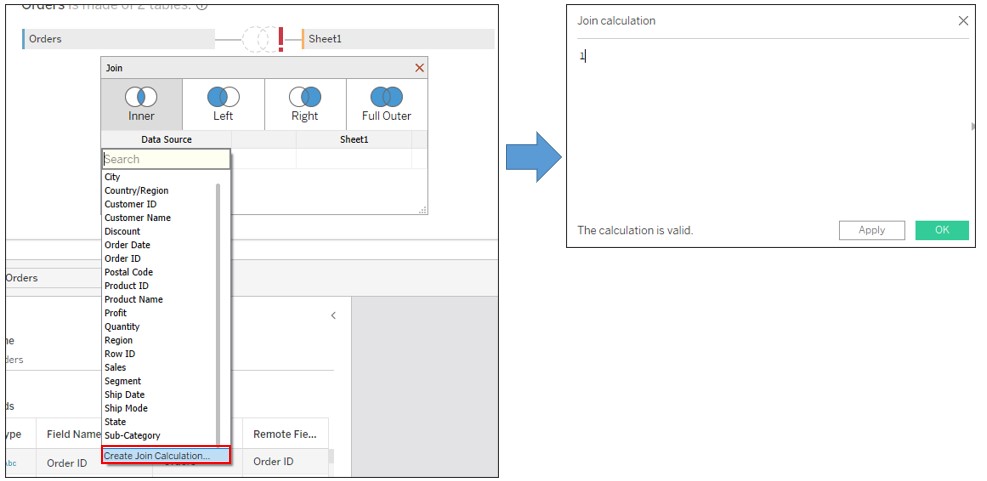

4. [データ ソース] プルダウン メニューから [結合計算の作成] を選択し、「1」を入力します。
5. [シート 1] プルダウン メニューから [リンク] を選択し、[完全外部] を選択します。
<手順 2>
-クアドラント チャートの作成-
6. [シート 1] タブに移動します。
7. 右クリックしながら、[Sales (売上)] を [列] にドラッグし、[AVG (Sales)] を選択します。
8. [Profit Ratio(収益率)] を [行] にドラッグします。
9. [Manufacturer (製造業者)] を [マーク] の [詳細] にドラッグします。

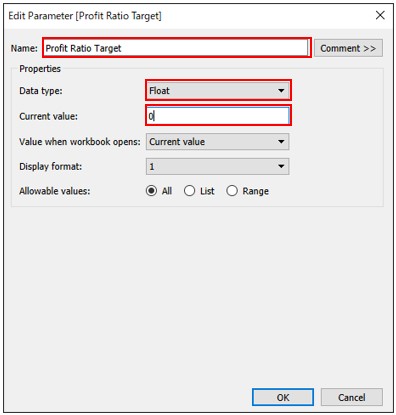

10. 新しいパラメーターを次のように作成します。

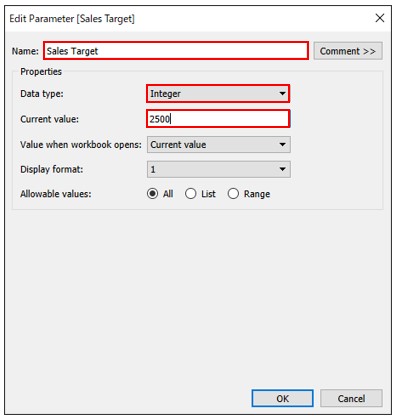

11. 新しいパラメーターを次のように作成します。
12. [Profit Ratio Target (収益率目標)] と [Sales Target (売上目標)] を右クリックして、[パラメーターの表示] を選択します。

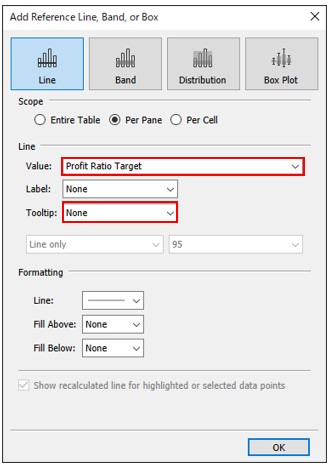

13. Y 軸 (Profit Ratio (収益率)) を右クリックし、[リファレンス ラインの追加] を選択して、次のように設定します。
14. X 軸 (Avg.Sales (平均売上)) を右クリックし、[リファレンス ラインの追加] を選択して、次のように設定します。
<手順 3>
-色の背景-
15. 新しい計算フィールドを次のように作成します。
名前: Max Sales
計算: {MAX({ FIXED [Manufacturer]:AVG([Sales])})}
16. 新しい計算フィールドを次のように作成します。
名前: Min Sales
計算: {MIN({ FIXED [Manufacturer]:AVG([Sales])})}
17. 新しい計算フィールドを次のように作成します。
名前: Max Profit Ratio
計算: {MAX({ FIXED [Manufacturer]:[Profit Ratio]})}
18. 新しい計算フィールドを次のように作成します。
名前: Min Profit Ratio
計算: {MIN({ FIXED [Manufacturer]:[Profit Ratio]})}
19. 新しい計算フィールドを次のように作成します。
名前: X Axis
Calculation : IF ATTR([Quadrant]) = "Data" THEN AVG([Sales])
ELSEIF ATTR([Corner]) = 3 OR ATTR([Corner]) = 4 THEN [Sales Target]
ELSEIF ENDSWITH(ATTR([Quadrant]),"Right") THEN ATTR([Max Sales])
ELSEIF ENDSWITH(ATTR([Quadrant]),"Left") THEN ATTR([Min Sales])
END
20. 新しい計算フィールドを次のように作成します。
名前: Y Axis
Calculation : IF ATTR([Quadrant]) = "Data" THEN [Profit Ratio]
ELSEIF ATTR([Corner]) = 2 OR ATTR([Corner]) = 3 THEN [Profit Ratio Target]
ELSEIF STARTSWITH(ATTR([Quadrant]),"Top") THEN ATTR([Max Profit Ratio])
ELSEIF STARTSWITH(ATTR([Quadrant]),"Bottom") THEN ATTR([Min Profit Ratio])
END

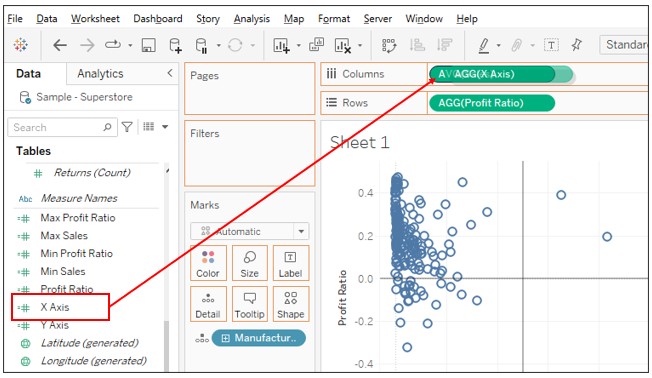

21. [X 軸] を列シェルフの [AVG (Sales)] にドラッグします。
22. [Y 軸] を行シェルフの [AGG (Profit Ratio)] にドラッグします。

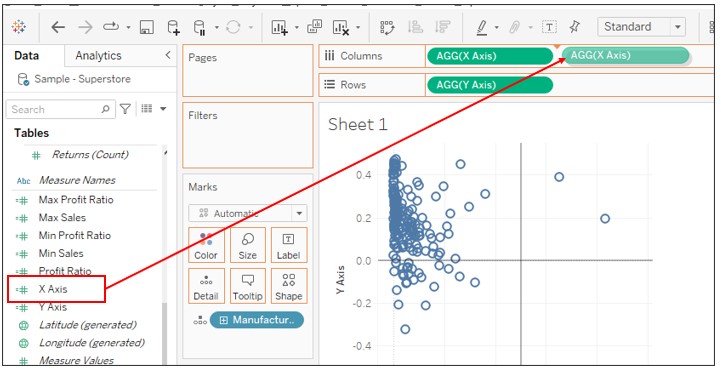

23. [X 軸] を列シェルフの [AGG (X Axis)] の横にドラッグします。

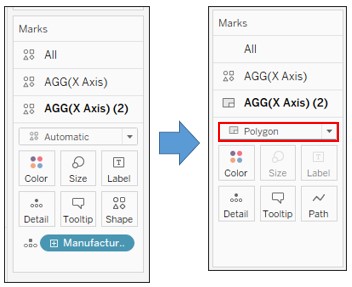

24. "AGG (X Axis) (2)" という [マーク] カードを展開し、ラベルに配置された [Manufacturer (製造業者)] を削除し、チャート タイプを [多角形] に変更します。
25. データ ペインの [角] を右クリックし、[ディメンションに変換] を選択します。

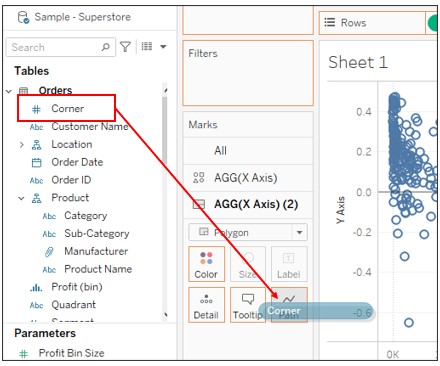

26. [角] を [マーク] の [パス] にドラッグします。
27. [クアドラント] を [マーク] の [色] にドラッグします。

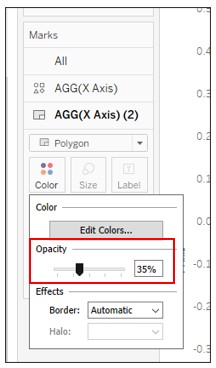

28. [マーク] の [色] をクリックし、色の不透明度を調整します。
29.[行] の [AGG (Sales)] を右クリックし、[二重軸] を選択します。
30.Y 軸を右クリックし、[軸の編集] を選択し、軸タイトルを削除します。
*同じ手順を下の X 軸に適用します。
31. X 軸を右クリックし、[ヘッダーの表示] を選択します。
*ヘッダーは非表示です。
